我國的建筑能耗不斷增加，目前已占全國總能耗的 27.8%，建筑物單位面積能耗遠高于發達國家。開展建筑物節能是國家實施節能戰略的重要方面，建筑物氣密性及建筑物內部空調風管系統漏風量是判斷建筑物是否節能的一個重要方面。

漏風測試儀是測試通風空調中漏風量的專用設備。適用于賓館、飯店以及公用工程通風空調系統中風管、門窗、調節閥及整個房間嚴密性質量的測試。根據用途，SWEMA提供兩款漏風測試儀：風管型及建筑物型。產品完全按照歐洲標準EN 13829設計，體積小使用方便，自動化程度高，是建筑安裝公司首選的漏風量測試儀。

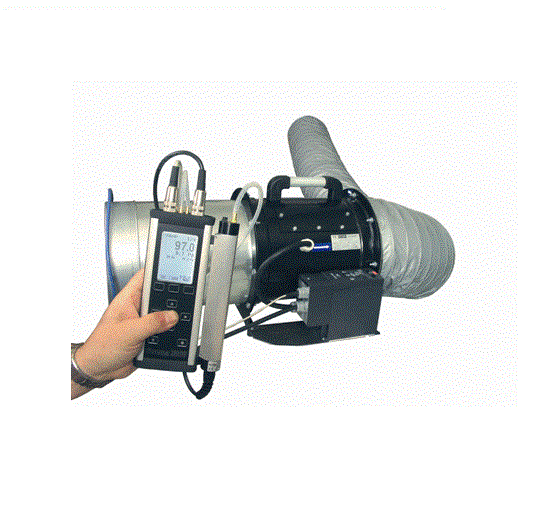

系統主要有高速風機、變頻調速系統、流量管、Swema 3000md及外置壓差探頭SWA 10等部分組成。根據歐洲EN13829標準，建筑物氣密性測試要求至少測試5個室內外不同壓差下的漏風量。您只需在Swema 3000md設置最大壓差值和步進值，Swema 3000md將自動向風機的變頻調速系統發送控制信號使系統從小至大依次達到設定壓力.外置壓差探頭SWA 10將測量此時的對應漏風量及K型熱電偶同時測量風溫。Swema 3000md將自動記錄每次的測量壓差及對應的漏風量。此系統也可用于負壓情況下的自動測試。

本系統可在Swema 3000md中設置室外風速和室內外溫度,測試結果已考慮上述3個參數的修正.

?

建筑物氣密性要求

相關規定指出節能工程的外窗及陽臺門應進行氣密性等級檢測，建筑物1－6層的外窗及陽臺門的氣密性等級,不應低于現行國家標準《建筑外窗氣密性能及其檢測方法》GB/T7107-2002規定的3級,7層及7層以上的外窗及陽臺門的氣密性等級,不應低于該標準規定的2級。

?

技術參數：

建筑物內外最大壓差測試范圍:-100Pa~+100Pa

風量范圍：8~3000m3/h

Swema 3000md：
內置壓差探頭：-300~+1500Pa，±0.3%讀數值
內置大氣壓計：600~1200hPa， ±2.5hPa
K型熱電偶：-40~1200℃
測量精度:±5%讀數值
重量:15千克

尺寸(含流量管):75*35*36厘米

?

相關序列號:

765.910建筑物型漏風儀
764.202Swema 3000md，含內置大氣壓計,K型熱電偶接口及壓差探頭，及校準證明書
442.113K型熱電偶 1m，-40~250℃
761.430SWA 10, 包括校準證書

?

可選件:? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

流量管190/250mm? ??流量測試范圍：100-3000?m3/h ? ? ? ? ? ? ? ? ?

流量管110/250mm? ??流量測試范圍：36-100?m3/h ? ? ? ? ? ? ? ? ? ?

流量管30/250mm? ? ??流量測試范圍：8-36?m3/h

?

?

建筑物內外不同壓差時對應的可測試的最大漏風量 ?(流量管190/250mm,軟管長度3米)?

?

1062 m3/h ?(-100Pa) ??

1090 m3/h ?(-90Pa) ? ?

1110 m3/h ?(-80Pa) ? ? ? ? ? ? ? ? ? ?

1140 m3/h ?(-70Pa) ? ?

1150 m3/h ?(-60Pa) ??

1180 m3/h ?(-50Pa) ? ? ? ? ?

1200 m3/h ?(-40Pa) ? ?

1220 m3/h ?(-30Pa) ? ?

1230 m3/h ?(-25Pa)
